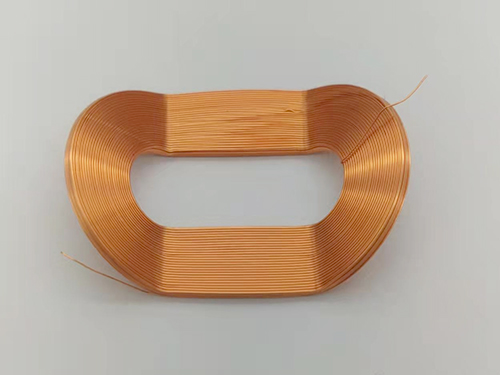

空心线圈是利用电磁感应的原理进行工作的器件。当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场。它是有规律的在线圈上进行缠绕而成。
![空心线圈](//memberpic.114my.com.cn/026287/uploadfile/image/20221105/20221105133741_1364616506.jpg)
1、单层缠绕法:单层缠绕法就是将空心线圈的线匝以单层的方式缠绕在绝缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少,同时还能将其一些特性稳定。紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。
2、多层缠绕法线圈的电感量比较大的,线圈的缠绕方式是多层的缠绕方法,多层的缠绕方法包括密绕和蜂房缠绕两种类型,密绕的方式排列比较紧密,需要一层一层的分布,它缠绕的线圈产生的电容比较大,蜂房缠绕的方式是在一定角度上进行排列,它的排列不是非常平整,但是跟紧密的缠绕方法相比较,它的电容比较小。
一些高压的谐振电路,在进行空心线圈的缠绕时,需要切合电流值和线圈之间的耐压程度,我们在进行空心线圈的缠绕时,还要考虑线圈的热量情况。
